单式YGQB型球型补偿器

1. 1.单式YGQB型球型补偿器结构简图
2.

1. 2.产品代号标注

1. 3.产品特点及安装使用说明：

        1、单式球型补偿器是通过球体的角位移来吸收管道一个或多个方向上的横向位移．一般由2—3个球体组合使用，单个只能用做万向接头或角向位移．为了提高产品质量。本公司的球型补偿器在吸收了多家产品的优点基础上优化设计改进而成。球体表面经精车。抛光。电镀硬铬处理．表面光滑平整．不但耐磨。磨擦阻力小．而且对密封填料磨损极少．密封填料采用柔性膨胀型石墨复合密封．通过上述改进措施使用寿命有了很大的提高。
        2、可在安装前或安装后进行冷拉，冷拉为补偿的反方向．量值≤15°．如补偿量不够可增加中间管道的长度。其余要求按管道安装相关规范。安装完毕必须进行1.25倍水压试验．如果密封有渗漏现象．只要拧紧螺母即可，这样可以确保输入热介质后不会渗漏。

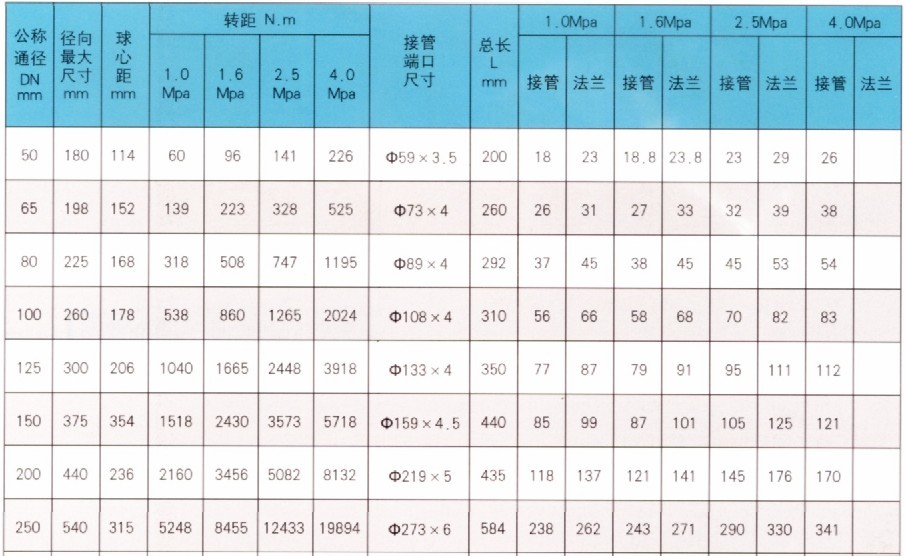

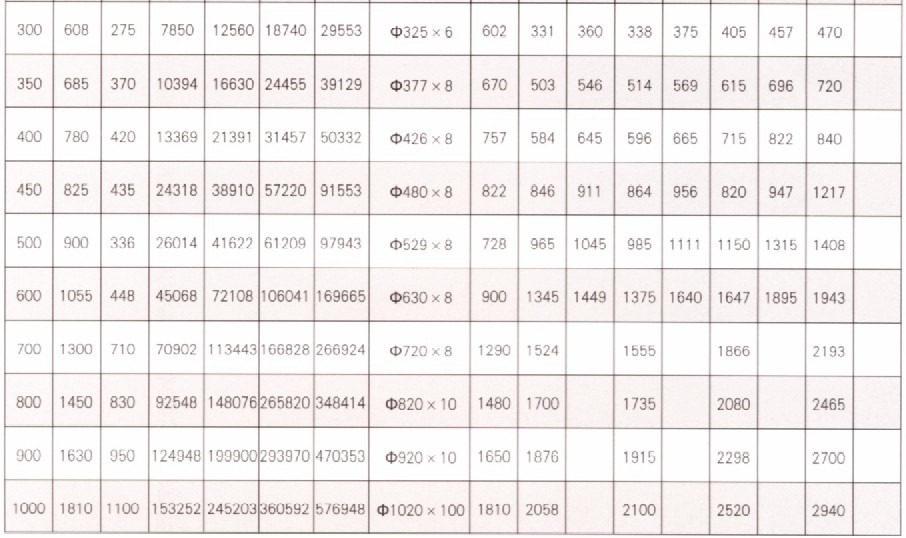

        4. YGQB型球型补偿器技术参数

        注：可根据用户要求制造配制各种标准法兰。
        密封材料采用本公司自制复合密封填料，可确保无泄漏现象，如有渗漏现象，拧紧压紧螺母即可。
