江苏亚光波纹管有限公司官方网站 >> 波纹膨胀节(补偿器) >> 通用(YGTB型)波纹膨胀节补偿器

通用(YGTB型)波纹膨胀节补偿器

通用(YGTB型)波纹膨胀节补偿器
金属波纹膨胀节补偿器

  1. 1.通用(YGTB型)波纹金属膨胀节补偿器简介

        通用型波纹补偿器属于一种补偿元件。利用其工作主体波纹管的有效伸缩变形,以吸收管线、导管、容器等由热胀冷缩等原因而产生的尺寸变化,或补偿管线、导管、容器等的轴向、横向和角向位移。也可用于降噪减振。

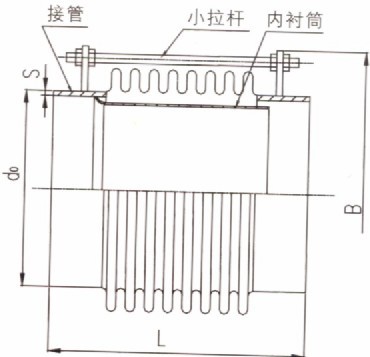

  1. 2.通用(YGTB型)波纹膨胀节补偿器结构图
  2.

亚光金属波纹膨胀节补偿器

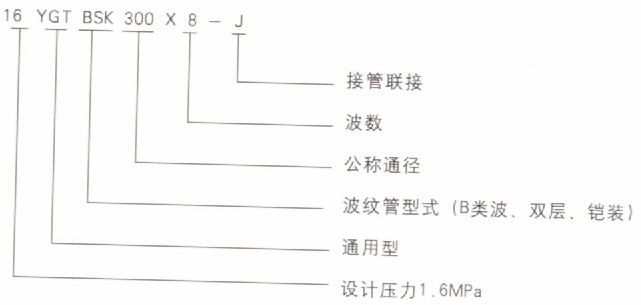

         3. 产品代号示例


亚光金属波纹膨胀节参数


        4.  安装注意事项

        1).内衬筒方向应与介质流向一致(补偿器上有ˊ流向标志ˊ)。
        2).现场安装完后,必须拆除小拉杆。

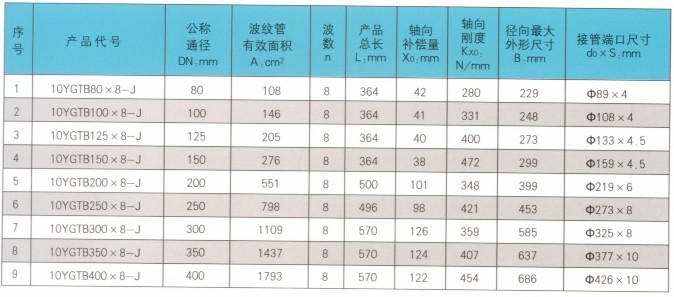

        设计压力0.6MPa

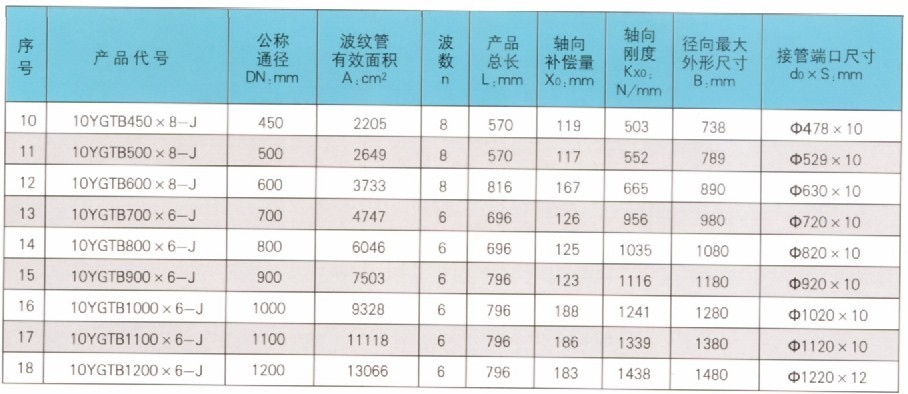

        设计压力1.0MPa

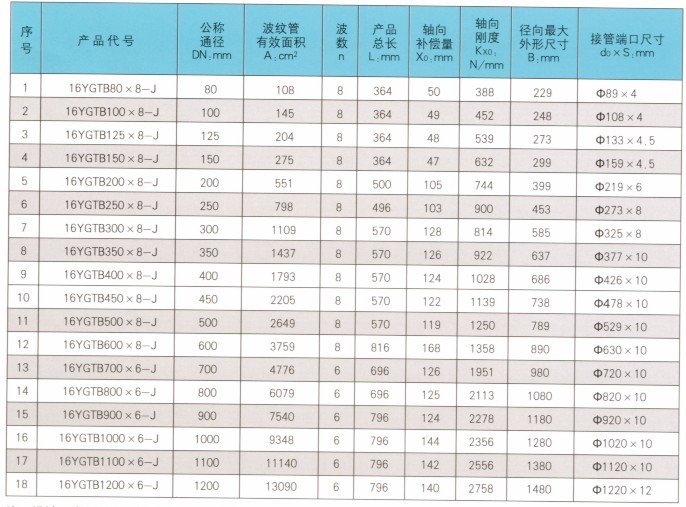

        设计压力1.6MPa



        注:设计压力2.5MPa-4.0MPa另行设计,也可根据用户要求或其它标准供货。
