一次性(YGYCB)波纹管补偿器

一次性(YGYCB)波纹管(膨胀节)补偿器
一次性(YGYCB)波纹管(膨胀节)补偿器


        1. 一次性(YGYCB)波纹管(膨胀节)补偿器说明

        一次性(YGYCB型)波纹补偿器是我公司专为供热、输油等直埋的保温管网设计生产的系列产品。产品以丹麦I. C.MOLLER公司标准资料为设计依据。补偿器在管道安装预热时起一次性压缩补偿作用。 该系列补偿器具有结构紧凑、性能良好等特点。

        主要优点如下:

        (1)保温性能好.比其它保温措施的热损失减少50%以上;
        (2)防水、防腐蚀及电绝缘性能好;
        (3)管道无需维护.使用寿命长(在120~C工作条件下.寿命超过30年);
        (4)管道施工简便、周期短.占地少.比其它安装方法节省投资约20—30%。

        2.(膨胀节)结构简图

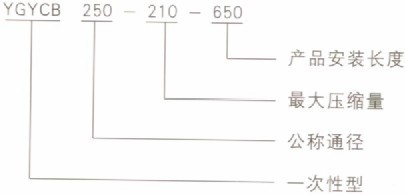

        3.一次性(YGYCB)波纹管(膨胀节)补偿器 产品代号示例




        4.真理操作与补偿原理

        将长度为L的一次性补偿器焊入管道井内的管道上,拆除定位角钢。

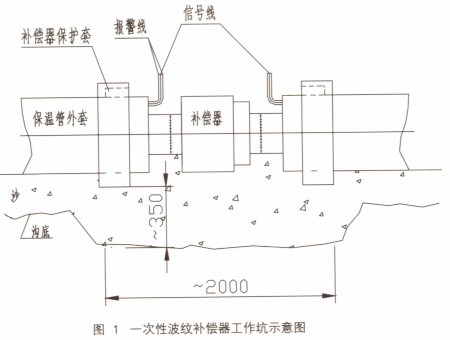

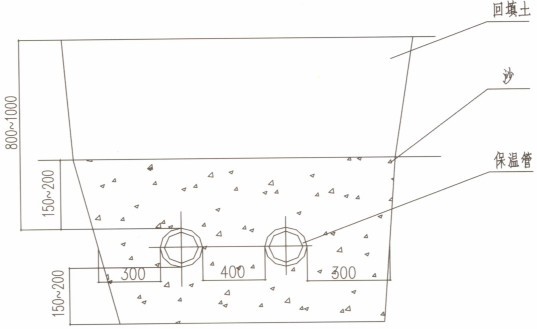

        除补偿器工作坑(见图1)外。用沙子。原土分填管沟(见图2)。





        根据现场条件选择合适的热源(如热水),对整条管线进行预热,预热时,介质压力≤0 5MPa。待管温达到预热温度tY时。补偿器被压缩X毫米。将补偿器外套筒搭接焊缝焊牢固。此后.补偿器不再起热补偿作用而仅作连接管用,待管温冷却后。管道受拉应力。因此,当管道正常运行时。即使管温达到Imax,管壁的压应力也不超过钢管的许用应力。从而达到了管道安全运行的目的。

        5.参数确定

        1.两个补偿器之间的安装距离A:

         整条保温管线被补偿器分成若干段.每段的最大安装距离A不得大于参数表中Amax的数值。(表中的Amax是参照丹麦I.C.MOLLER公司设计规范的最大安装距离。并考虑国内保温管的钢管壁厚而计算确定的)。

        2.预热温度tv

        预热温度Iv由(1)式确定.
        ty=tmax-44.4-Pdi/168S——(1)
        式中:ty——预热温度.·C
        tmax——管内介质的最高温度,·C
        P——管内介质的最高压力.kgf/cm2
        di——保温管中钢管的内径.mm
        S——保温管中钢管的壁厚.mm

        3.补偿器压缩量X;

        压缩量x由(2)式确定:
        X=0.012A(ty—ta)——(2)
        式中;X--补偿器的压缩量.mm
        A——保温管的实际安装长度,m
        ty——预热温度.·C
        ts--安装时的环境大气温度.·C

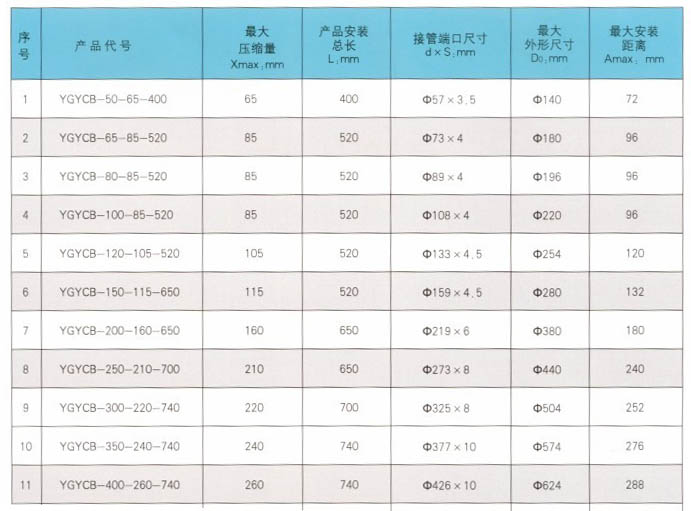

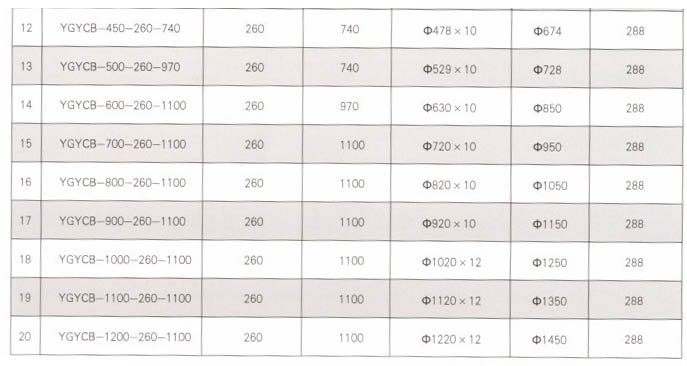

一次性(YCB)波纹补偿器参数表
